案例|管模、管片三維檢測方案
日期:2021/9/15 15:14:18
三維測量解決方案

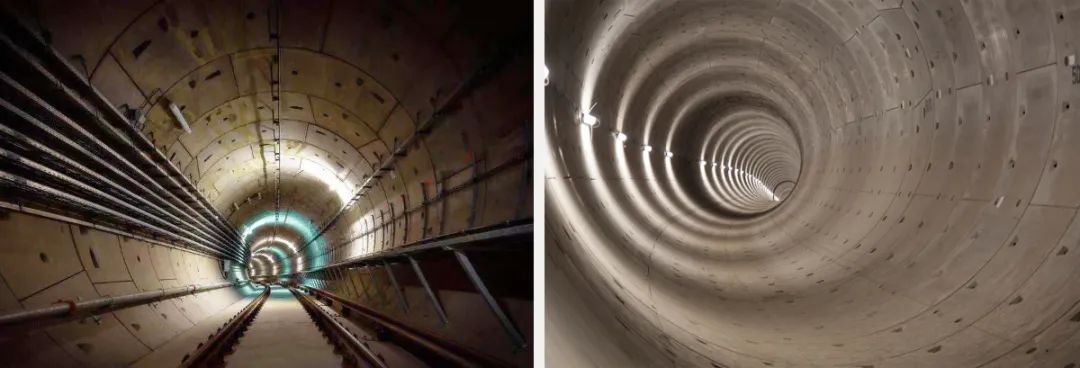

在盾構法施工中,管片的質量對于整個成型隧道(特別是大直徑過江及跨海隧道)的安全、質量、外觀等都起著至關重要的作用?;诖耍瑸槎葯z測專門設計了一套對管模、管片進行三維檢測的解決方案,可以從源頭有效控制管模及管片的質量。

三維檢測必要性
管模在生產和后期使用中,可能會產生變形。如不能及時調整,生產的管片也會出現質量問題,進一步影響后期拼裝隧道的質量。
管片的平整度:端面和側面的平整度變化太大會造成環與環之間、塊與塊之間的拼裝縫隙,引起隧道滲漏等問題。
管片內外弧長:內外弧長的超限會影響管片的拼裝,造成管片擠壓磕碰,拼裝后的隧道出現錯臺等問題。
三維檢測優勢

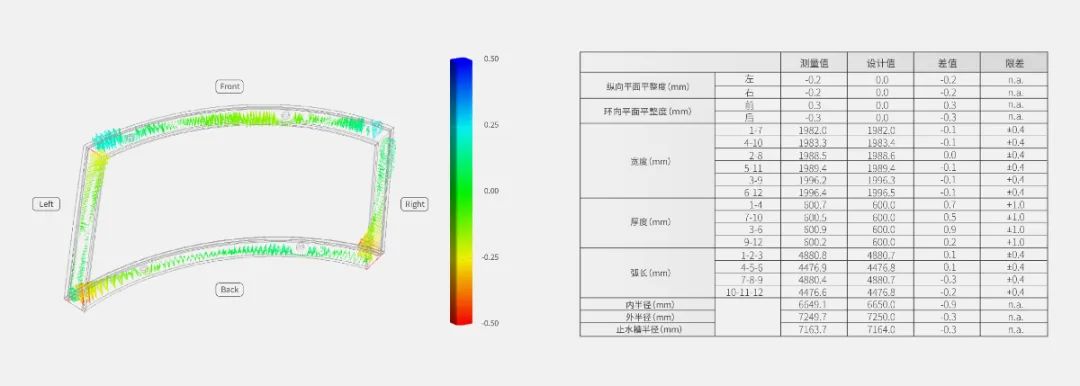

傳統的手工測量只能測量點對點的尺寸結果,并且無法對于一些復雜的夾角進行測量,而采用高精度的激光跟蹤儀對管?;蚬芷M行實時測量,采集點數高達數千,可以完全反應出管模和管片的各個位置的真實情況。

模具及管片受溫度的影響較大,激光跟蹤儀在現場進行檢測時可以對環境溫度進行補償。并且可邊測邊分析數據、生成報告,測量過程快速簡便。

檢測應用

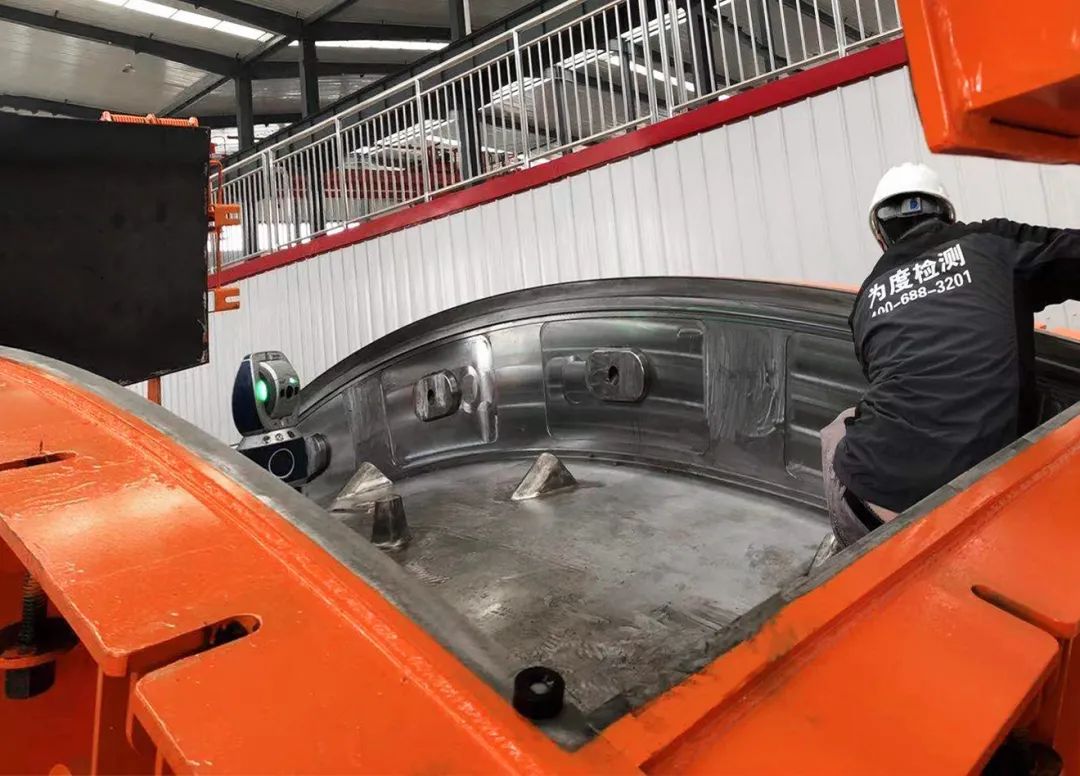

管模檢測

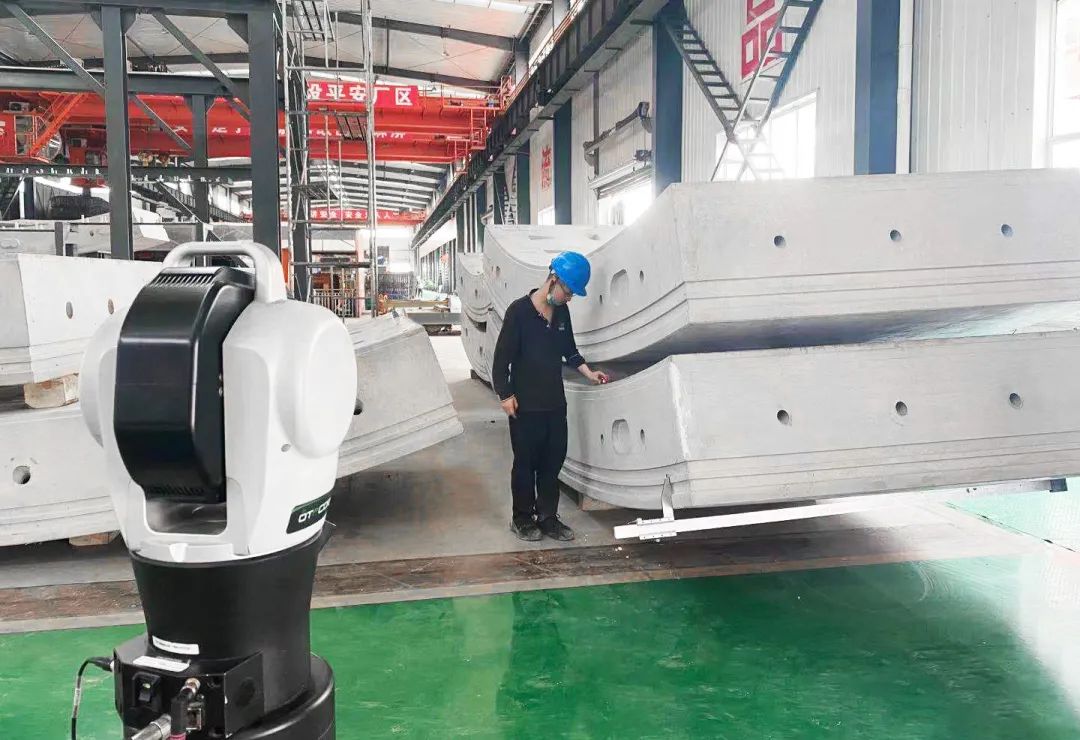

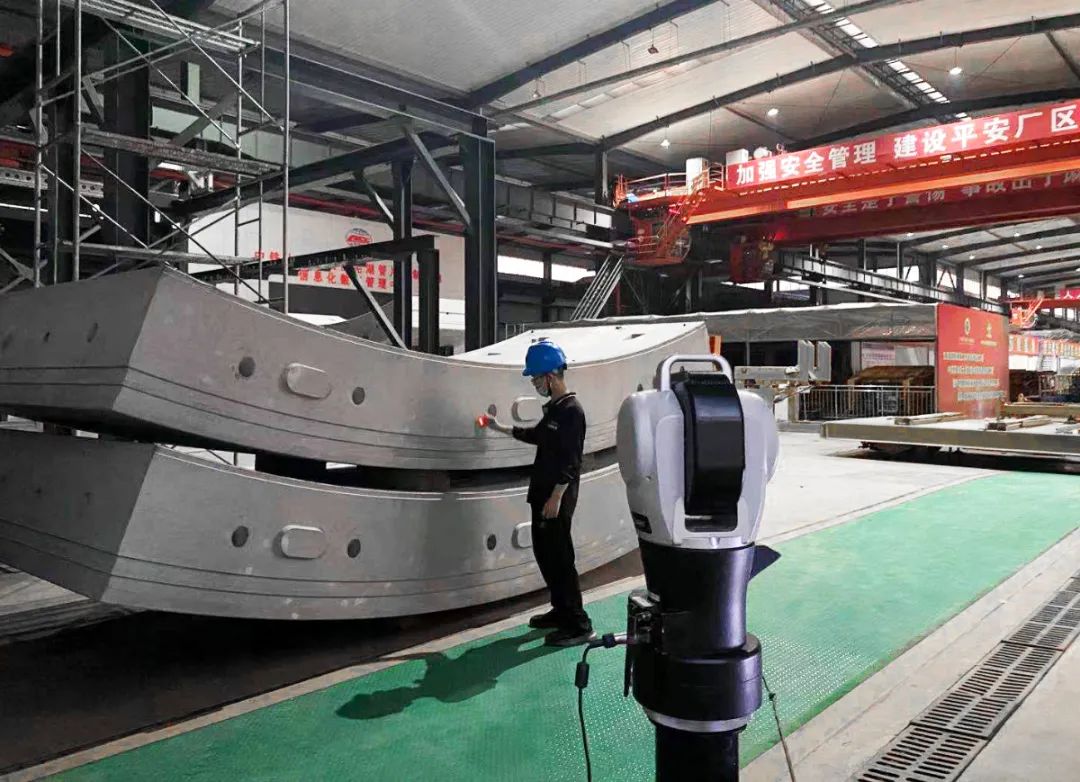

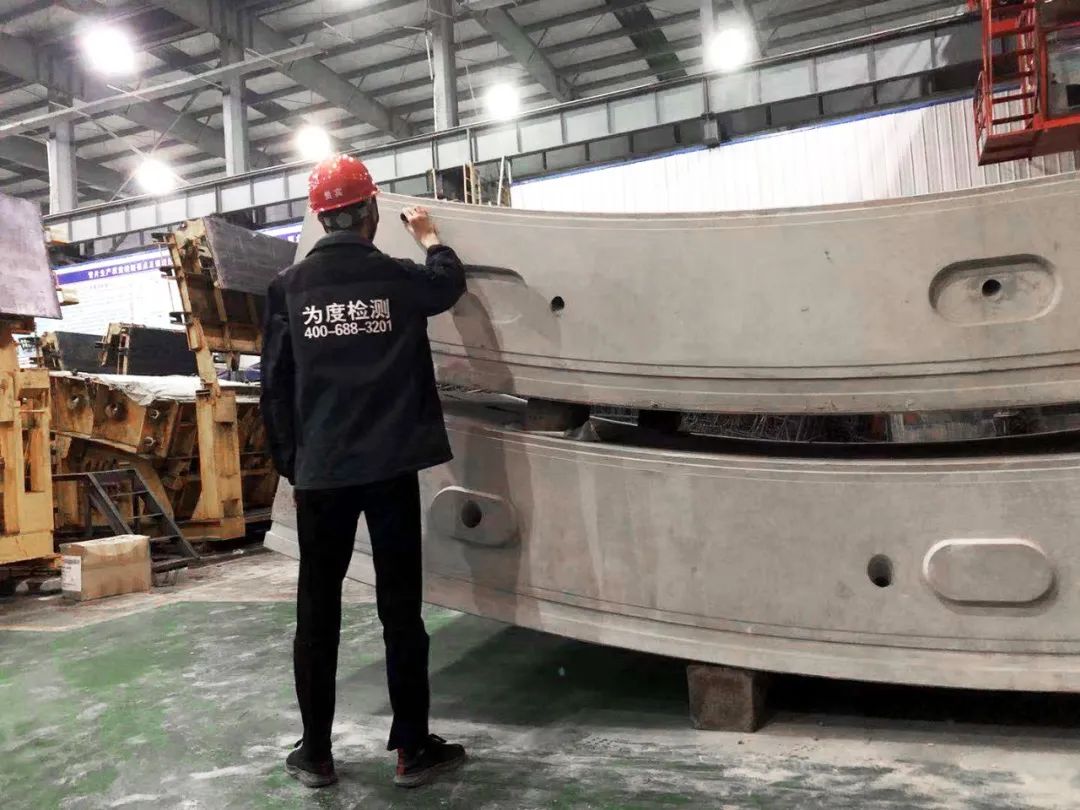

管片檢測
